 焊锡膏技术特性
|
|
|
|
|
产品检验所采用的主要标准方法：ANSI/J-STD-004/005/006;JISZ3197-86;JISZ3283-86;IPC-TM-650 合金成分
|
|
|
|
|
|
▼ 焊锡膏产品特点
|
|
|
|
·免洗型，回焊后残留物极少，无需清洗即可达到优越的TCT探针测试，性能及具有极高之表面绝缘阻抗。
·连续印刷温度，在长时间印刷后及性能与初期之印刷效果一样，不会产生小锡珠。
·印刷时具有优越的脱膜性，可适用于细间距器件(0.4mm/20mil)或更细间距(0.4mm/16mil)的贴装。
·溶剂挥发性慢，可长时间印刷而不会影响锡膏的印刷粘度。
·本产品粘度适中，触变性能好，印刷中和，印刷后不易坍塌，显著减少架桥之发生。
·回流焊时具有优异的调湿性，焊后残留物及腐蚀性小。
·回流焊时产生的锡珠极少，有效的改善短路发生。
·助焊剂含量低，干燥性能好。
·焊后焊点光泽良好，强度高，导电性能优异。
·产品储存稳定性佳，可在常温(20℃)保存。
·适用的回流焊方式：红外线、气相式、对流式、热风式、雷射式。
|
|
|
|
|
|
▼ 焊锡膏合金成分
|
|
|
|
序 号
|
成分元素
|
合金组成 (%)
|
|
1
|
锡(Sn)
|
63.5±0.50
|
|
2
|
铅(Pb)
|
余量(Remain)
|
|
3
|
铜(Cu)
|
≤0.01
|
|
4
|
金(Au)
|
≤0.05
|
|
5
|
镉(Cd)
|
≤0.002
|
|
6
|
锌(Zn)
|
≤0.002
|
|
7
|
铝(Al)
|
≤0.001
|
|
8
|
锑(Sb)
|
≤0.02
|
|
9
|
铁(Fe)
|
≤0.02
|
|
10
|
砷(As)
|
≤0.01
|
|
11
|
铋(Bi)
|
≤0.03
|
|
12
|
银(Ag)
|
≤0.01
|
|
13
|
镍(Ni)
|
≤0.005
|
|
|
|
|
▼ 免洗锡膏型号及合金成分
|
|
|
|
型 号
|
合金成分
|
熔 点
|
锡粉粒度(μm)
|
|
TCQ-789
|
Sn63/Pb37
|
183℃
|
38-61μm
|
|
TCQ-799
|
|
|
|
|
▼ 锡粒颗粒分布(可选)
|
|
|
|
型 号
|
网目代号
|
直径(μm)
|
适用间距
|
|
2#
|
-200+325
|
45～75
|
≥0.65mm(25mil)
|
|
2.3#
|
-250+400
|
38～61
|
≥0.60mm(25mil)
|
|
3#
|
-325+500
|
25～45
|
≥0.5mm(20mil)
|
|
4#
|
-400+635
|
20～38
|
≥0.4mm(16mil)
|
|
|
|
|
▼ 合金物理特性
|
|
|
|
熔 点
|
183℃
|
|
合金密度
|
8.4g/cm2
|
|
硬 度
|
14HB
|
|
热导率
|
50J/M.S.K
|
|
拉伸强度
|
44Mpa
|
|
延伸率
|
25%
|
|
导电率
|
11.0% of IACS
|
|
|
|
|
▼ 焊锡膏产品规格
|
|
|
|
型 号
|
网目代号
|
直径(μm)
|
适用间距
|
|
2#
|
-200+325
|
45～75
|
≥0.65mm(25mil)
|
|
2.3#
|
-250+400
|
38～61
|
≥0.60mm(25mil)
|
|
3#
|
-325+500
|
25～45
|
≥0.5mm(20mil)
|
|
4#
|
-400+635
|
20～38
|
≥0.4mm(16mil)
|
|
|
|
|
▼ 助焊剂特性
|
|
|
|
项 目
|
说 明
|
检测方式
|
|
Flux Type
|
RMA-免洗型
|
R,RMA,RA分类
|
|
铜板腐蚀测试
|
合格
|
JIS Z 3197
|
|
表面绝缘阻抗
|
>10×1012Ωm－初期值
>10×1011Ωm－加湿后
|
JIS Z 3197 6.8
|
|
水溶液阻抗值
|
>1.8×105Ωm
|
JIS Z 3197 6.7
|
|
铬酸银纸测试
|
合格 (无变色)
|
IPC-TM650 2.3.33
|
|
|
|
|
▼ 锡膏特性
|
|
|
|
项 目
|
说 明
|
检测方式
|
|
粘度范围
|
700±50kcps
|
Brookfield(5rpm),90.5% metal load
|
|
坍塌试验
|
合格
|
JIS Z 3284 8
|
|
粘着力(Vs 暴露时间)
|
48gF(0小时) 56gF(2小时)
68gF(4小时) 44gF(8小时)
|
JIS Z 3284 9
|
|
助焊剂含量
|
9.5±0.2%
|
JIS Z 3197 6.1
|
|
扩展率
|
>90%
|
Copper plate(Sn63,90%metal)
|
|
锡珠试验
|
合格
|
In house
|
|
触变指数
|
合格
|
In house
|
|
|
|
|
▼ 建议回焊曲线
|
|
|
|
可依不同合金成份及焊锡设备调整合适回焊温度。对于各种不同设计、不同密度之PCB板材可调整回焊温度配合作业需求。
|
|
1、预热区：用45～120秒将温度从室温均匀上升到120℃．
2、保温区：用30～60秒将温度升至150℃并使PCB表面受热均匀．
3、回流区：用10～60秒升温至183℃．高于183℃的时间不应少于60秒．用16～45秒升温至210～220℃±5℃．高于210℃的时间应控制在10～30秒之间
4、冷却区：降温速度1～2℃／秒．
|
|
|
|
|
▼ 适用范围
|
|
|
|
通信类产品（电话机、手机、程控交换机等）、电脑板卡、音响类产品（VCD、DVD、MP3、CD等）、电子安防产品、电子玩具、办公室电子产品、家用电器控制板、汽车电子产品、灯饰产品等。
|
|
|
|
|

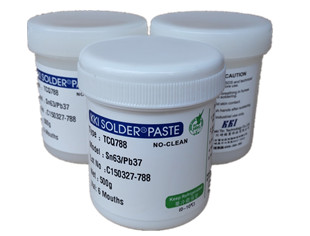

▼ 包 装
|
|
|
|
标准包装为一罐500克，货品标准包装一箱为5公斤、10公斤。
|
|
|
|
|
|
|
|
|
|
